Elaborazione Turbo
GTD1752
fino a 300 cv e oltre
Specifiche elaborazione:
Vi presentiamo il turbocompressore ad alte prestazioni elaborato da Turbopowerful per motori B47D20 con girante compressore in avional ricavata dal pieno e girante turbina maggiorata. Basato su un turbocompressore originale , garantisce un'installazione plug and play. Monta su BMW 120 d (F20/F21) 190HP, BMW 220 d (F22/F23) 190HP, BMW 320 d (F30/F31/F34) 190HP, BMW 420 d (F32) 190HP, BMW 518 d (F10/F11) 150HP, BMW 520 d (F10/F11) 190HP, BMW 520 d (G30/G31) 190HP, BMW X3 20 d (F25) 190HP, BMW X3 20 d (G01) 190HP e BMW X4 20 d (F26) 190HPi. Questo progetto è l'ideale per ottenere più cavalli per la propria auto di tutti i giorni.
Abbiamo sviluppato 3 opzioni di modifica che consentono di raggiungere potenze comprese tra i 260 e i 300 CV:
Step 1 fino a 260cv
da GTD 1752 a GTD1756
con girante compressore maggiorata
con coreassy su cuscinetti ceramici
Step 2 fino a 280cv

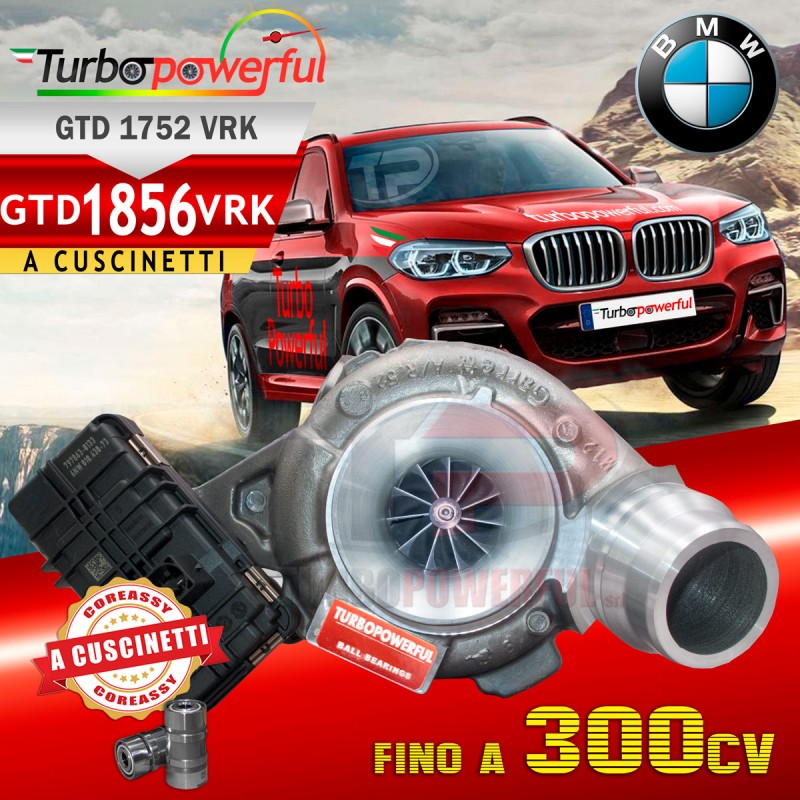

da GTD 1752 a GTD1856/GTD1860
con girante compressore e girante turbina maggiorati
con coreassy su cuscinetti ceramici
Step 3 fino a 300cv
da GTD 1752 a GTD2260
con girante compressore e girante turbina maggiorati
con coreassy su cuscinetti ceramici
Caratteristiche principali:
- Potenza massima stimata nell’ordine di ~300 CV con lo step 3
- Ridotti tempi di spool grazie alla girante del compressore in avional, ricavata dal pieno tramite lavorazione CNC e ottimizzata su nostre specifiche
- Girante turbina maggiorata performance
- Rapporto aria/carburante elevato e ottimizzato, con disponibilità di coppia massima significativa ai bassi regimi motore.
- Sostituiamo la girante turbina originale con una più grande a 9 pale ad alto flusso per ridurre la temperatura dei gas di scarico (EGT) e aumentare il potenziale di potenza, mantenendo al contempo un'ottima risposta alla sovralimentazione
Con il turbo elaborato viene fornito un set di guarnizioni
Dettagli lavorazione:
IMPORTANTE
La lavorazione viene eseguita sul turbo del cliente
Lavorazione CNC
Il carter di aspirazione e il carter di scarico originali vengono lavorati a controllo numerico, in dettaglio:
Carter di aspirazione
Lavoriamo il profilo interno del carter di aspirazione del compressore con tornio CNC a controllo numerico, permettendo cosi di installare una girante maggiorata. Realizziamo i programmi con software di progettazione cam/cad nel quale vengono importati i profili delle giranti forniti dal produttore. Il tutto rispettando le tolleranze proprie del carter (garantendo una precisione pari allo standard originale di fabbrica) e offrendo una finitura precisa a specchio per garantire la massima efficienza del compressore.
La presa d'aria della girante viene lucidata per rendere più fluida la velocità della tubazione di aspirazione, riducendo la turbolenza e massimizzando la velocità.
Carter di scarico
Lavoriamo il profilo interno del carter di scarico con centri di lavoro CNC a controllo numerico, permettendo cosi di installare un albero di dimensioni maggiori. Realizziamo i programmi con software di progettazione cam/cad nel quale vengono importati i profili degli alberi forniti dal produttore. Il tutto rispettando le tolleranze proprie del carter (garantendo una precisione pari allo standard originale di fabbrica) e offrendo una finitura precisa a specchio per garantire la massima efficienza del compressore.
Cosa installiamo
Girante compressore
Nel turbo viene installata una girante compressore in Avional MFS ricavata dal pieno di dimensioni maggiori, selezionata dal nostro ampio catalogo (che include anche giranti esclusive Turbopowerful realizzate su nostre specifiche) per la sua elevata efficienza e leggerezza, in grado di garantire una risposta rapida. Le nostre giranti sono provviste di tecnologia Extended Tip, che offre prestazioni aerodinamiche che normalmente si ottengono solo con un turbocompressore più grande. Il tutto per avere una mappa di compressione molto ampia, in grado di creare un flusso estremamente elevato in rapporto alle dimensioni.
Girante turbina
Nel turbo viene installata una girante turbina maggiorata, selezionata dal nostro catalogo (che include anche giranti turbina esclusivi Turbopowerful realizzati su nostre specifiche) per garantire le prestazioni richieste dal cliente.
Equilibratura
Una precisa equilibratura del turbocompressore è un fattore determinante nel processo di elaborazione, perchè influisce in modo significativo sulla durata e sulle prestazioni del turbo elaborato. Una corretta equilibratura, inoltre, è in grado di migliorare anche il sound del turbo. Le giranti di compressore e turbina vengono sottoposte a bilanciatura dinamica individuale; successivamente, il gruppo rotante completo (CHRA) è bilanciato ad alta velocità fino a 300.000 RPM a secondo dell'applicazione mediante macchinari VSR simulando condizioni operative equivalenti a quelle reali di esercizio sul veicolo. Il sistema VSR permette di ottenere il massimo equilibrio, garantendo una precisione superiore a quella OEM. Ogni turbo elaborato è provvisto di certificato di equilibratura che ne attesta la qualità.
E' necessario rimappare
|
Autovetture compatibili
|
Codici turbo
|
Codici OEM
|
|
BMW 120 d (F20/F21) 190HP
BMW 220 d (F22/F23) 190HP
BMW 320 d (F30/F31/F34) 190HP
BMW 420 d (F32) 190HP
BMW 518 d (F10/F11) 150HP
BMW 520 d (F10/F11) 190HP
BMW 520 d (G30/G31) 190HP
BMW X3 20 d (F25) 190HP
BMW X3 20 d (G01) 190HP
BMW X4 20 d (F26) 190HP
|
819976-5021S
819976-5016S
819976-5014S
819976-5012S
819976-0012
819976-0010
819976-0007
842093-5009S
842093-0009
842093-9
842093-5008S
842093-0008
842093-8
842093-5007S
842093-0007
842093-7
842093-5004S
842093-0004
842093-4
842093-5003S
842093-0003
842093-3
911446-5001S
911446-0001
911446-1
|
11658570083
857008207
11658579212E05
11658579212
8579212
11658579212E05
11658579212
11658579212C03
8579212C03
8579212
8579212E05
11658579213
8579213
|
